UBA HF & VHF zendamateurs: Beugel maken & klem voor RG213, RG58 en RG316.

Een beugel voor een coax verbinding of een antenne klem maken kan soms lastig zijn, vooral als je er meerdere van dezelfde grootte nodig hebt. Met dit stukje gereedschap gaat het al veel makkelijker.
Als je verschillende beugels moet maken met erg verscheidene afmetingen, is het wel nodig om verschillende modellen van het malletje te maken, voornamelijk het ronde gedeelte.

Opgelet: de diameter van het ronde stuk moet kleiner zijn dan de te maken beugel!
Voor een plaatdikte van 1.5mm bekwam ik de juiste doormeter van 22.5mm d.m.v. een rond stukje van 21mm.

Een klemmetje maken om op een buisdoormeter van 22.5mm te klemmen (driekante pyloon):

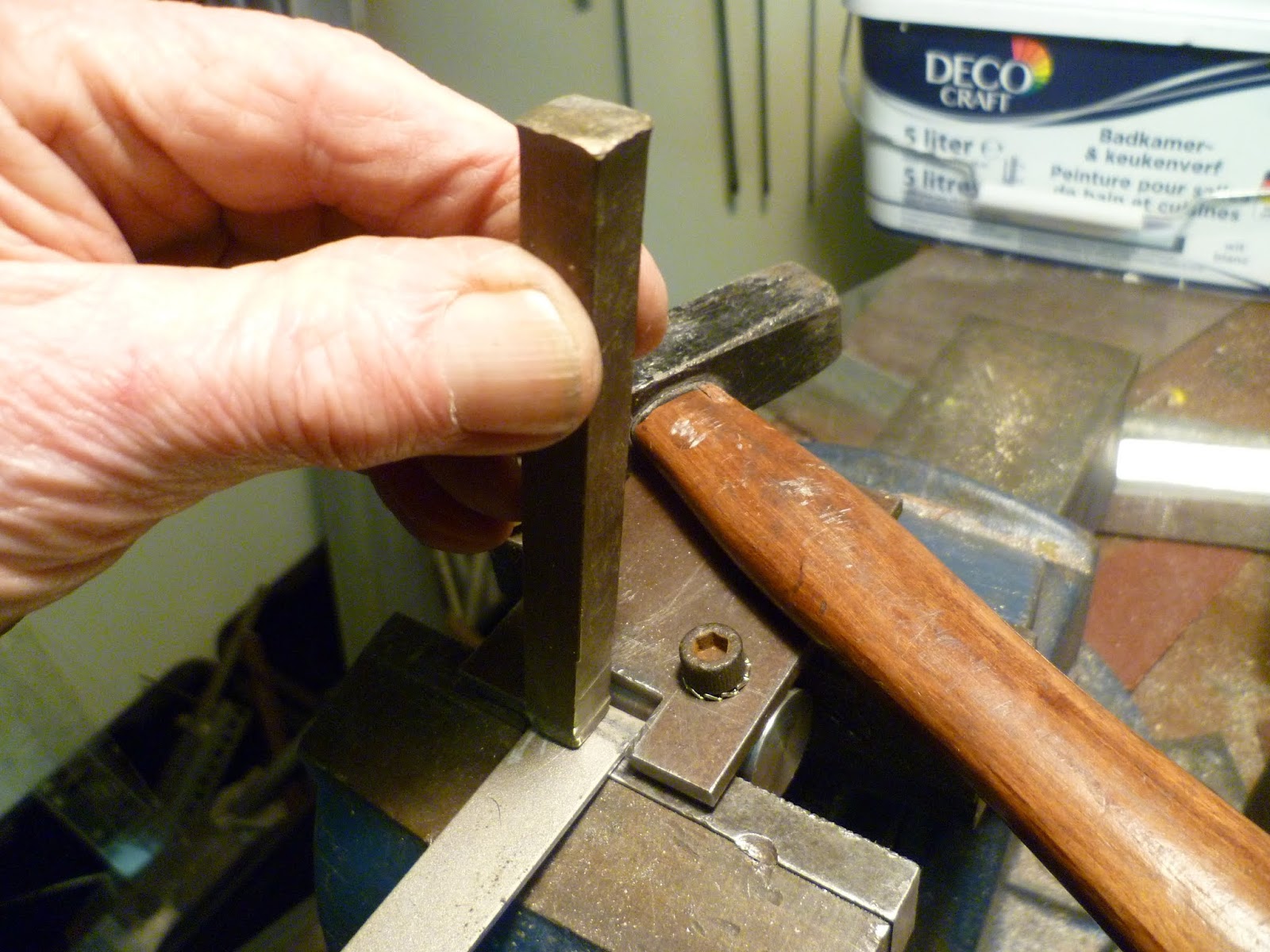

Een reep zacht staal 18mm/1.5mm haaks (!) in de bankschroef plaatsen.


Haaks plooien met hand en misschien mooi bijwerken met de hamer.

Plaats de reep samen met de mal onbeweeglijk in de bankschroef.

Plooi met de hand mooi sluitend over het ronde gedeelte van de mal.

We hebben nu reeds deze vorm (Donald Duck)

De beugel zit nu stevig vast om het ronde gedeelte van de mal.

Met de hand plooien.

Het begint er op te trekken..


Afknippen..

Gaatjes boren..( nooit uit de hand!!)

Serie productie..

De laatste plooiing kan soms wat afwerking gebruiken.


Soms is een kleine correctie nodig.

----------------------------------------------------------------------------------------------------------------------------

Een kleine klem maken voor RG58 coaxkabel?

Is goede klemmetjes maken voor RG58 moeilijk? Maar neen, helemaal niet!

Klemmetjes met één gat (hier montage van stukken RG58 als afstemcondensatoren voor S-ring antenne.)

Geschikte klemmetjes om coaxkabel te monteren zijn niet erg gemakkelijk om te vinden, zeker niet voor eerder dunne kabel. Hierbij de beschrijving van een mal om klemmetjes te maken waarmee men een RG58 over de omvlechting heen, stabiel kan klemmen. Het is in feite een mini versie van de hierboven beschreven beugelmal. We kunnen klemmetjes maken met één gat of, indien nodig, nog steviger met twee gaten.

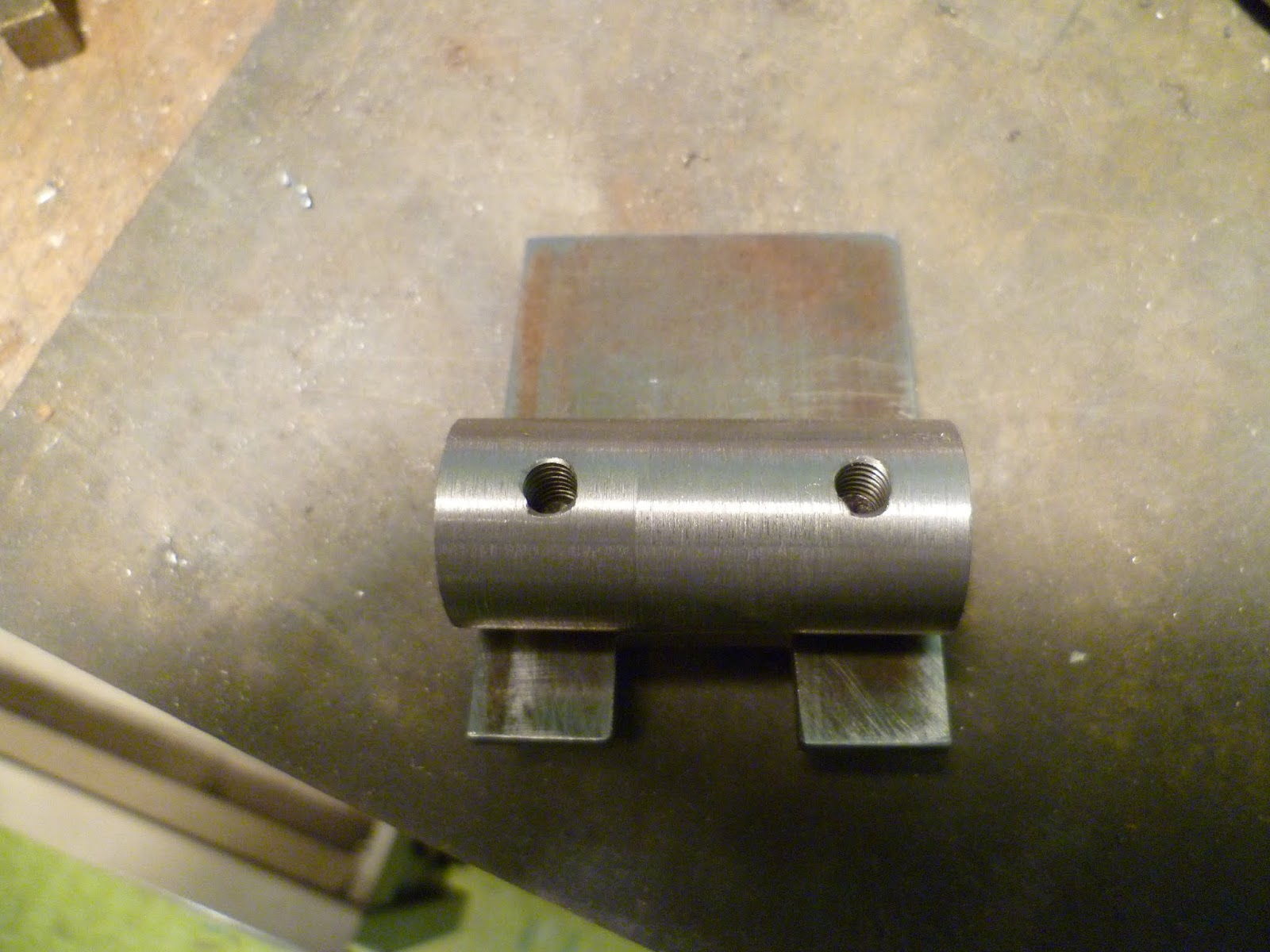

De gebruikte beugelmal:

Plaatje = zacht staal 4mm dik

Het ronde asje van 5mm kan worden uitgewisseld door eentje van een andere diameter.

Hoe hiermee de beugeltjes maken:

Eerste gaatje (3mm) boren.

Haaks beginnen, anders miserie achteraf!

Nu nog het teveel afknippen..

Om een tweede lipje te bekomen: hou het klemmetje in de mal en ..

..plaats het geheel op deze wijze in de bankschroef.

Plooien.

Een beetje "bijtikken."

Tweede gaatje boren.

Hoe deze klemmenmal maken?

De moeilijkheid is de twee gaatjes in het ronde stukje van 5mm te boren. De twee boringen zouden in het midden van het asje moeten komen en daarenboven parallel zijn met elkaar. Om deze klus makkelijk te klaren hebben opnieuw een mal nodig, tja, gereedschap maakt ge met gereedschap..

Twee blokjes tegen elkaar boren met 5mm

Een of meerdere gaatjes boren van 2.5mm op vaste afstanden.

Open boormal voor rond van 5mm met 2.5mm boringen. ( M3 schroefdraad )

De twee delen worden samen gehouden door ze samen te klemmen in de machinevijs. De dwarse centrering gebeurt automatisch door het te boren rond van de juiste diameter (hier 5mm). De centrering in de lengte doet ge door een boor van 2.5mm in een boring te steken.

Tip:

Wanneer je lange smalle boringen maakt heb je kans dat de boor geen recht gat zal boren. De opening aan de andere kant van uw werkstuk zal dan niet op de juiste plaats zitten. Boor daarom eerst voor met een centerboor. Laat de boren steeds snel draaien en gebruik snijolie. Ga verder met een korte boor. En boor laatst met een goede nieuwe boor van de goede lengte. Eerst een veel dunnere boor inzetten om voor te boren zal het probleem alleen maar vergroten! Maar het is wel prima om eerst voor te boren met een boor die 1/10mm dunner is. In één richting kunt ge de boor enigszins leiden door voor aleer te boren, tussen de twee blokken een blad papier te plaatsen. Nadien, zonder papier, er nogmaals met de boor doorgaan, anders is de boring waarschijnlijk te smal. Om een 100% rechte boring te bekomen is er echter meer nodig, maar voor deze toepassing volstaat de bekomen nauwkeurigheid.

Het ronde asje boren kan ook zonder deze boormal lukken, zeker voor zowat 9mm à 10mm, de eerste boring is dan de belangrijkste stap, deze moet dan goed meevallen en daarna kan het ronde deel met één schroef haaks op het vlakke stuk worden vast gezet. Dan doorheen het tweede gat van de plaat, het tweede gat in het ronde asje boren en nadien tappen. Maar met rond van 5mm of nog dunner is dit nmm. eigenlijk niet te doen.

Boren zonder boormal in rond voor RG213.

Het ronde stuk kan ook simpelweg op het platte stuk worden gebraseerd of gelast maar is dan niet meer uitwisselbaar met een rond van een andere diameter., bvb. voor RG213.

Men kan natuurlijk ook nog wat beters maken als je het dikwijls gaat gebruiken:

Boormal.

Boorresultaat = steeds mooi gecentreerd.


De twee boringen moeten parallel lopen: We draaien een vijs in het eerste geboord en getapt gat. Daarna draaien we deze vijs parallel met de scheidingslijn van de twee blokjes, daarna klemmen we alles vast en boren het tweede gat.

Deze boormal is al jaren oud en werd gebruikt om antenne onderdelen van 5mm en 6mm, zoals directors enz., mooi centraal te kunnen boren.

"ON4APZ product"


De "U" uitfrezen, maar ook dit kan met zaag en vijl..

Rond uitgewisseld voor RG213 kabel.

Een zeer eenvoudig beugelmalletje:

Het aluminium profiel is recuperatie en het rond = een boortje.

Deze beugelmallen zijn een prima gereedschap om snel een serie goede beugeltjes te maken. Echter de mal zelf maken is niet zo simpel en dit vooral als men niet beschikt over de nodige werktuigmachines. Als men slechts één of maar enkele klemmetjes nodig heeft, kan men een simpele beugelmal maken van een stukje aluminiumprofiel en voor de ronde as gebruiken we eenvoudigweg metaalboren. Het aluminiumprofiel moet wel enige U-vorm hebben.


Eerst snijden we enkele reepjes 1mm à 1.2mm messing van +/- 9mm breedte, dit kan ook met een handschaar.

Messingbandjes van 1mm tot 1.2mm zijn voldoende sterk om niet veel te vervormen bij het vastknijpen van de "dunne" RG58. Ook één enkel plat stukje met gaatje volstaat als er geen grote krachten op de kabel zitten . Dikkere bandjes zijn natuurlijk ook prima maar het wordt moeilijker om ze met de vingers te plooien en dat vooral als het een kort stukje is. Messing is steviger dan rood koper.

Sla een centerpunt voor de boring en trek een maatlijntje voor het platte gedeelte van de klem.


Daarna boren we de gaatjes, NOOIT het plaatje enkel met de hand vasthouden!

Het is makkelijker en vooral veiliger om het gaatje in het klemmetje reeds te boren vooraleer het te plooien.


Plaats het plaatje op de maatlijntje haaks in de bankschroef.


Plaats het plaatje haaks naar achter en werk de plooihoek voorzichtig af met de hamer.


Leg het geplooide plaatje tegen de boor in de plooimal en leg het aandrukblokje er boven op.


Span het geheel in de bankschroef en..


Plooi het messing bandje haaks naar achter.


We zijn er bijna..


...nog het teveel afknippen.


Van het teveel kunnen we nog een tweede klemmetje maken...

Het plooimalletje:

Om dit malletje te maken hoeven we enkel 2 gaatjes te boren

Voor RG58 is een boor van 3.2mm à 3.5mm geschikt, het hangt er vanaf waar de klem over moet. Wanneer de omvlechting van de kabel over de buitenmantel wordt getrokken, nmm. prima systeem, dan is de boor te klein en is een boor van 5mm meer aangewezen. Om de kabel gewoon onderweg over de buitenisolatie te vast te klemmen is 3.8mm à 4mm ok.

Het plooiresultaat is steeds groter dan de boor en eerst een proefexemplaar maken is steeds een goed idee.

Voor andere kabels nemen we een andere boordiameter en kunnen aan de andere kant van het malletje de nieuwe gaatjes boren om deze boor te plaatsen. Wanneer de doormeters niet veel verschillen kan er ook gewerkt worden met één boring waar beide boren door kunnen. Echter veel speling tussen de boor en de boring, maakt het geheel minder makkelijk om het bandje te plooien.

De twee opstaande kanten voor de boring zijn handig voor het makkelijker plaatsen en het op zijn plaats houden van het messing of aluminium bandje en het aandrukblokje. Ze maken het malletje echter veel minder geschikt om beugeltjes te plooien met twee gaatjes,

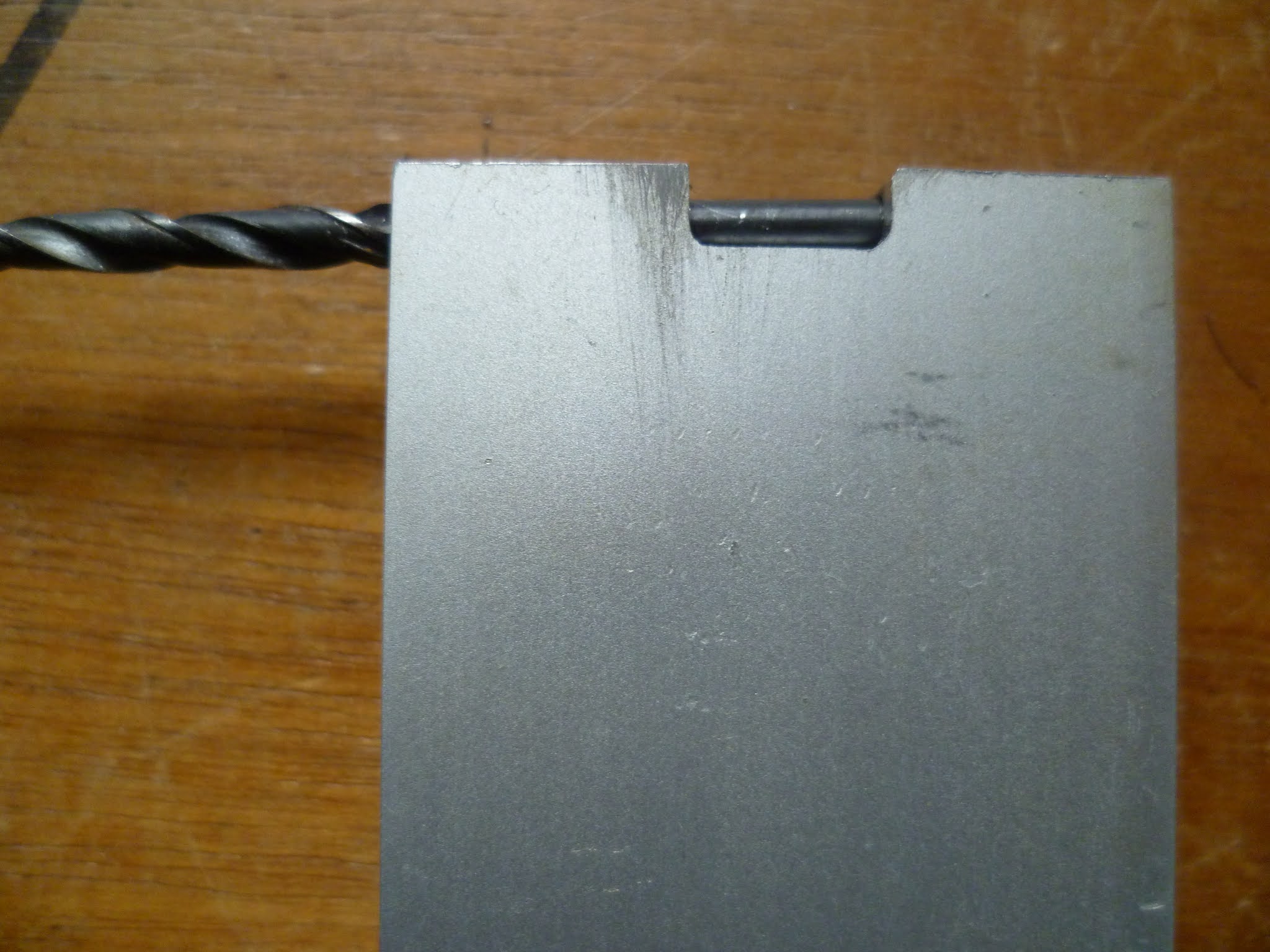

Bovenzicht, de boor zit dicht tegen de achterzijde, om de gaatjes te boren is daarom aan 1 zijde de opstaande rand weggenomen ("weg").

U vorm uitsparing om ver genoeg te kunnen plooien. (materiaal veert wat terug)

Het aandrukblokje is hier 80mm lang opdat het onderaan zou rusten op deze bankschroef, dus gemakkelijker om te plaatsen. En is 20mm breed om het nog vast te kunnen houden.


Zachtstalen aandruk blokje. (Recup)


Voor eventueel gegadigde om's wil ik graag wat aluminium stukjes afzagen ..

P.S.

Alhoewel zo'n enkelvoudig beugeltje, van voldoende materiaaldikte, een RG58 stevig kan vastklemmen, kan de coax nog steviger bevestigd worden d.m.v. een beugeltje met twee gaatjes. Echter dit laatst beschreven malletje is hiervoor veel minder geschikt, maar het is niet écht onmogelijk om de klus te klaren:

In plaats van het teveel af te knippen plaatsen we het beugeltje aan de zijkant van de mal. We spannen het beugeltje in de bankschroef door te knijpen op het ronde gedeelte ervan. Het probleem is dat we niet hard mogen knijpen omdat het beugeltje uit de bekken van de bankschroef zal proberen te wippen. Net genoeg aanspannen en het geheel met de hand in toom houden is nu nodig om de tweede plooiing enigszins te laten lukken. Ja, soms heeft een mens 3 handen nodig..

Toch gelukt..

Koperen beugeltjes zijn gemakkelijk om te verzilveren, maar om een goed en duurzaam resultaat te bekomen is het belangrijk dat ze eerst mooi proper worden gemaakt.

(De inhoud van de voorste fles is niet drinkbaar..)

Tip:

Het product was te koop op de hambeurs van Lalouviere. Het is ook via de post te verkrijgen maar de vervoerkost ervan is een veelvoud van de aankoopprijs! (gevaarlijk product).

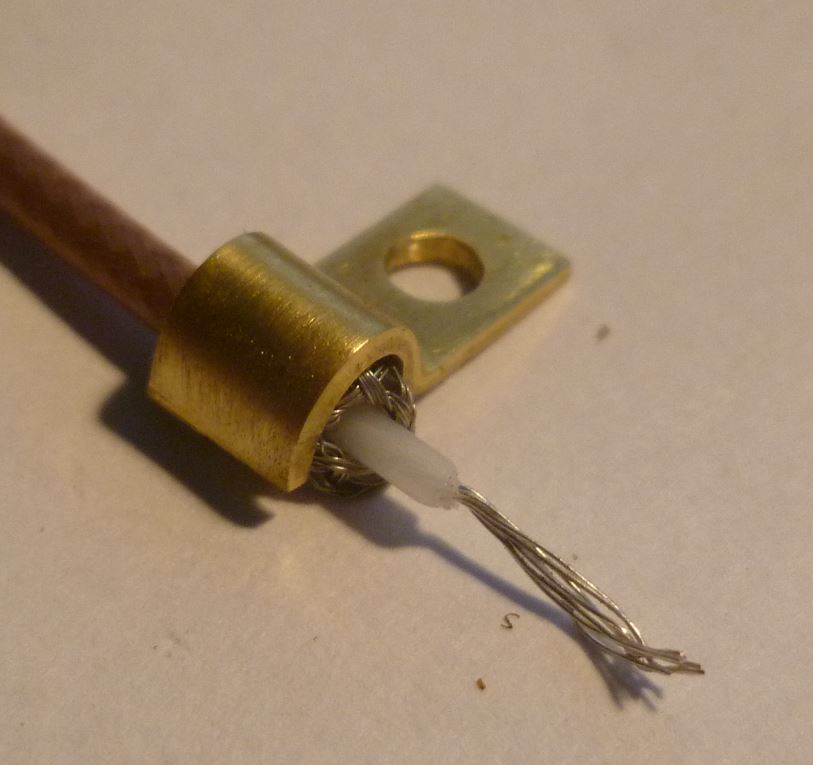

Nog kleiner: een klemmetje voor RG316 coaxkabel.

Mini malletje voor RG316

Door plaat te gebruiken van slechts 1mm dikte en als rond een draadstangetje van 3mm is het doenbaar om dit malletje in elkaar te solderen met een bout van 80W. De afmetingen zijn enkel ter info, je doet er natuurlijk uw goesting mee.. Maar toch:

De lengte van het M3 draadstangetje is opzettelijk veel langer genomen dan de breedte van het plaatje (40mm), het is op die manier stabieler in de bankschroef. Het decolleté onder het draadstangetje (2mm) vergemakkelijkt het solderen, maar moet veel kleiner blijven dan het lipje van de coax klem. Om makkelijk het tweede lipje te plooien mogen de twee uitstekende gedeelten (8mm) best niet kleiner worden genomen.

Dit malletje ondergaat zonder veel moeite de plooi werkzaamheden op messing van 1.2mm, maar moet natuurlijk met de nodige voorzichtigheid worden behandeld. Dit zeer eenvoudig malletje werd gemaakt voor RG316 maar kan zeer waarschijnlijk ook voor RG58 gemaakt worden mits aanpassing van de afmetingen..

De onderdelen.

Een zijde vastknijpen, de andere zijde solderen.

Tip:

om de delen op elkaar te houden tijdens het solderen is een inox Kochertang zeer handig.

De gesoldeerde kant vastknijpen en de andere kant ook solderen.


Muurvast, enkel nog even opkuisen.

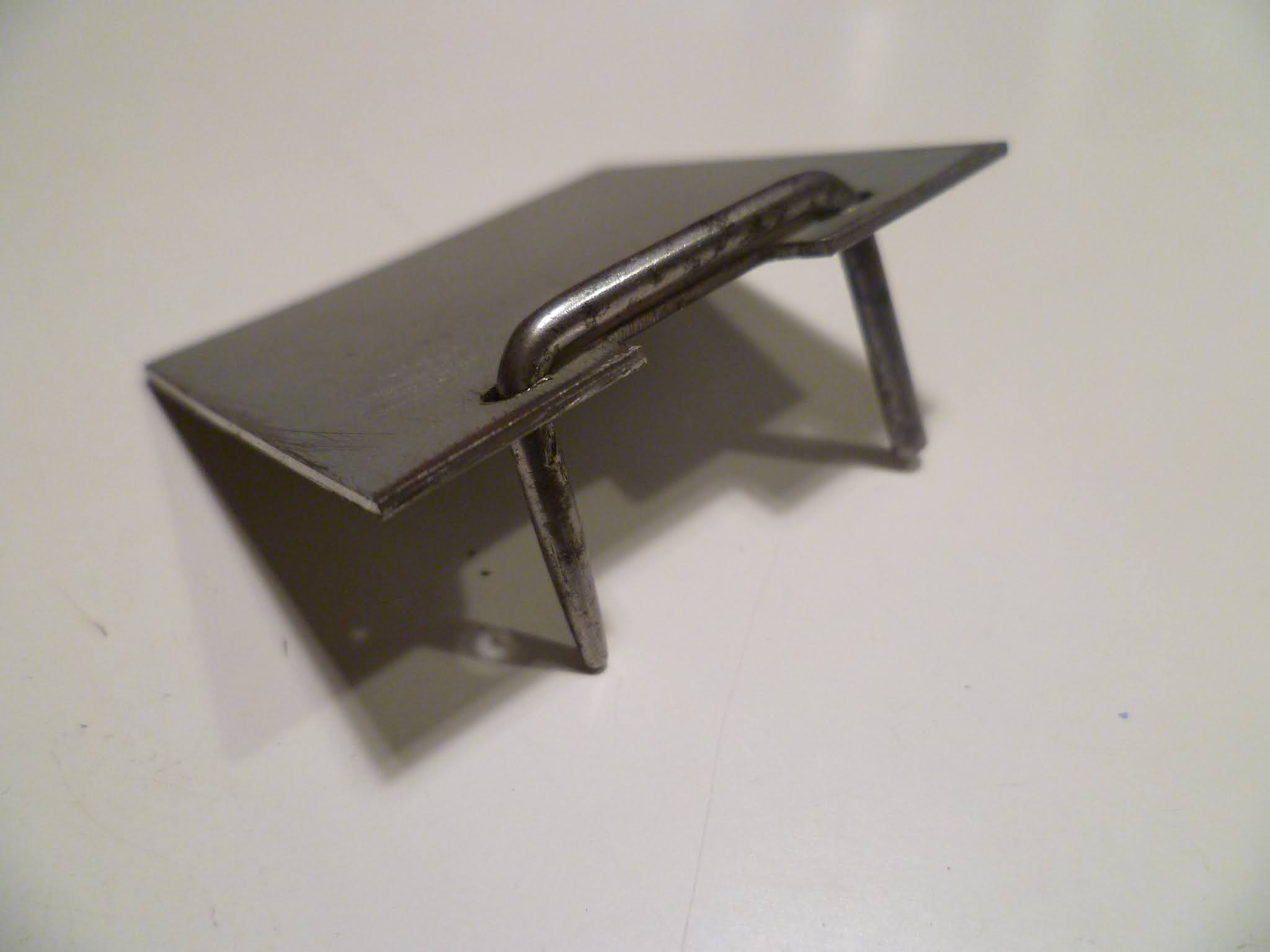

Puntlassen van een Inox versie, in een wip geklaart..

Het malletje kan ook in inox gemaakt worden, het is dan veel steviger, wel gaat het solderen wat moeilijker maar met de puntlasser is het geen punt (hi).

Eerst 1 zijde vastlassen, de andere zijde was geïsoleerd met een papiertje. Het griptangetje was ook voorzien van een papiertje en hield het ronde stukje op haar plaats
