Meten & weten

Metingen aan een trap van een multibandantenne type W3DZZ.

Fritzel trap voor 15 en 10 meter in meetopstelling van Tony ON4CKE

Doormeten van "TOKO spoeltjes" met een antieke Philips Grid-Dip meter.

Kristal tester: kristal oscilleert of niet..Ledje licht op bij oscilleren.(dateert van vóór VNWA bezit)

Vliegende meetopstelling..

Met home made 1/100 HV-probe 2017V meten

Testen van V&A meter display = OK

Om de VNWA te calibreren ("Short-Open-Load & Trough")  "SOLT"    -Made in Schoten-

Het is geen slecht idee om steeds een een geijkte spoel (3.5µH) als controle te gebruiken.

Hulpje bij het solderen.

LTM450FW specs nakijken..

LTM450FW zonder aanpassing.

Doormeten zonder aanpassing (S21 in dB 400-500kHz)

Vliegende opstelling (hihi) maar met aanpassing. De aanpassings transfootjes zijn gemaakt met ferriet buisjes.

Doormeten met aanpassing: aanpassen is dus absoluut niet overbodig...

Een nieuwe schakelaar met gesloten contact: 150.7 Ohm = niet OK..

Na medicatie...

Een flinke stroomstoot doorheen de schakelaar kan hetzelfde meetresultaat geven, maar kan de contacten enigszins beschadigen waardoor hun levensduur sterk ingekort kan worden.

Controle van een shunt  50A => 75mV of  3.2A => 4.8mV
Metrix = "oud" precisie analoog draaispoel meettoestel,( zelfs de AC schalen zijn lineair )

Nota:   "Metingen op ferriet ringkernen" en andere onderwerpen zijn verhuist naar  aparte tabbladen .

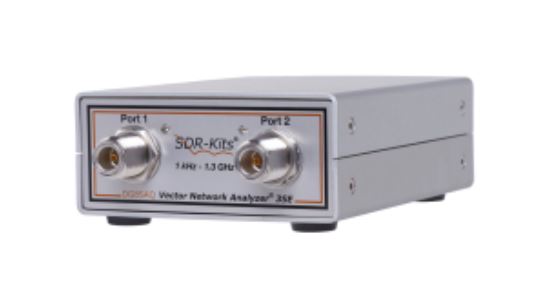

Meten doen we nu vooral met de DG8SAQ VNWA van SDR-kits.

Zelfs Galileo Galilei wist het reeds:

                                        "Zonder VNWA is een radioamateur stekeblind"

73 Guido ON4APZ
