Omdat ik soms op de meest ongelukkige momenten een minder goed contact aan m'n keyer ondervond, besloot ik nog eens een morsesleutel te maken, maar nu met "optische contacten".
 |

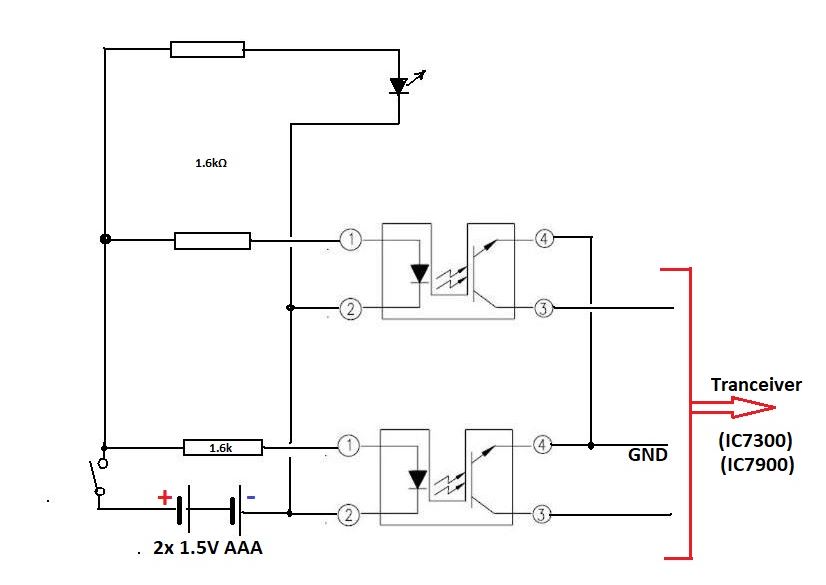

Schema. ( I < 3mA)
|
Het "contact" sluit als het hefboompje uit de bundel gaat.
 |

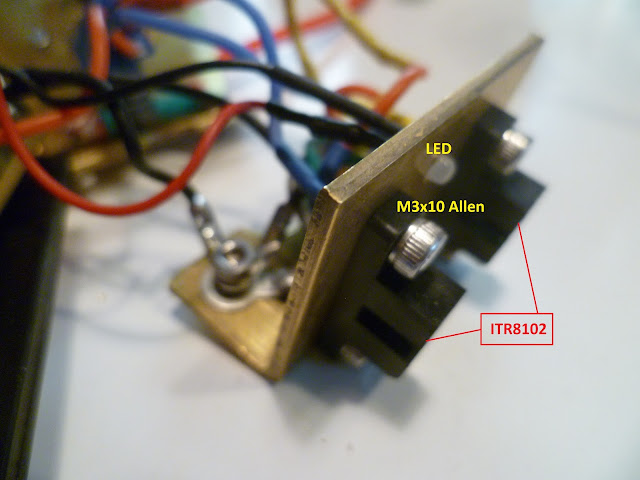

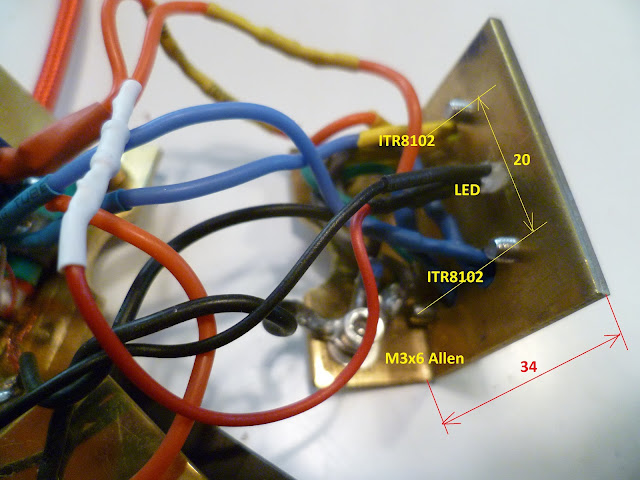

| ITR8102 |
Foto's zeggen hier meer dan veel woorden...
 |
( Luske = een schat van een vrouwtje dewelke het bij mij al vele jaren uithoudt...)
|
 |
Detail "ON4APZ"
|
 |
Het rode ledje geeft aan dat de keyer aan staat zodat er minder kans is, alhoewel het verbruik minimaal is, dat je hem na gebruik vergeet uit te zetten.
|
 |
De veer = veerstaal 0.74mm diameter.
|
 |
Sleutel met verwijderd afdekkapje (messing).
|
 |
Boring voor de 3V voedingsdraden naar de bodemplaat. (zwart = plastiek)
|
 |
Bodemplaat & printplaat voor 2xAAA 1.5V
|
 |
Bodemplaat in hardhout met uitsparing voor 2xAAA 1.5V. Het gewicht is verhoogd met een blokje lood. Om kortsluitingen te vermijden is het lood beplakt met isolatie (Kapton)
|
 |
Onderzijde van de hardhouten bodemplaat met 4 gummie voetjes tegen het verschuiven.
|
|
 |
Het ronde gedeelte heeft een gleuf en is met Bison Kit op de hefboom geplakt.
|
 |
Materiaal = zwarte plexi.
|
 |
Demontage, alle schroeven met één enkele sleutel: Allen 2.5.
|
 |
| Rollager. |
 |
M3 Afstelschroefjes met blokkeermoer.
|
Opgepast:
wanneer u overstapt van een keyer met een enkele hefboom naar een model met een dubbele, dan is de aanpassing / verandering van bediening en techniek, absoluut niet te onderschatten!
Tip vanwege Piet ON7JT
Zoek je een goede Keyer met Arduino:
http://land-boards.com/blwiki/index.php?title=K3NG_Keyer
73 Guido ON4APZ
